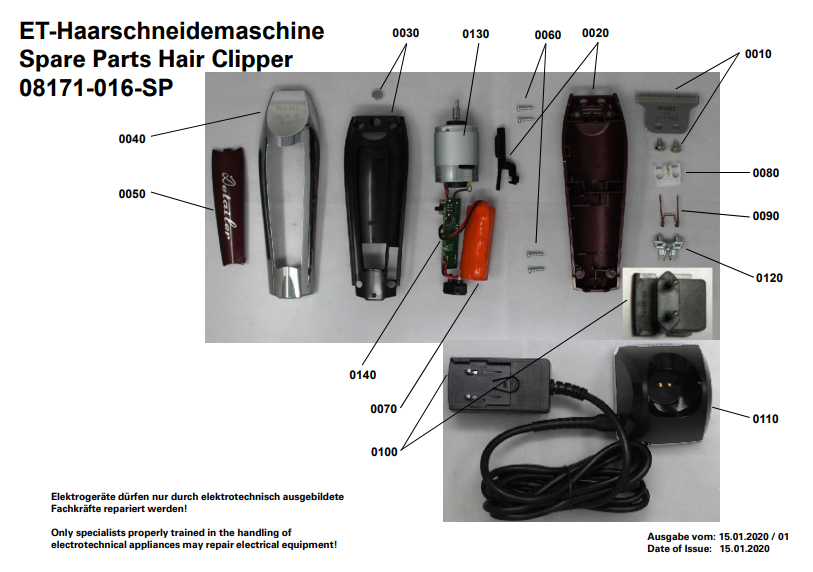

08171-016 Wahl Detailer Cordless (8081 Detailer)

Родительская категория: РЕМОНТНЫЕ СХЕМЫ MOSER, WAHL, ERMILA

0020 S08171-7000 Нижняя крышка корпуса Cordless Detailer (8171L)
0030 S08171-7010 Верхняя крышка корпуса Cordless Detailer 8171L
0040 S08171-7020 Серебрянная накладка на верхнюю крышку
0050 S08171-7030 Красная накладка на верхнюю крышку (8171L)
0060 S08171-7040 Винты для корпуса (8171L)
0070 S08171-7090 Аккумулятор (8171L)
0080 S08081-7030 Пластиковая подставка под нож.
0090 S08991-7040 Пружина для 8081-016/916
0100 S08171-7070 Адаптер питания (8171L)
0110 S08171-7080 Зарядная подставка Detailer Li (8171L)
0120 S08171-7100 Направляющая ножа (8171L)
0130 S08171-7050 Мотор Cordless Detailer
0140 S08171-7060 PCB плата Cordless Detailer (8171L)

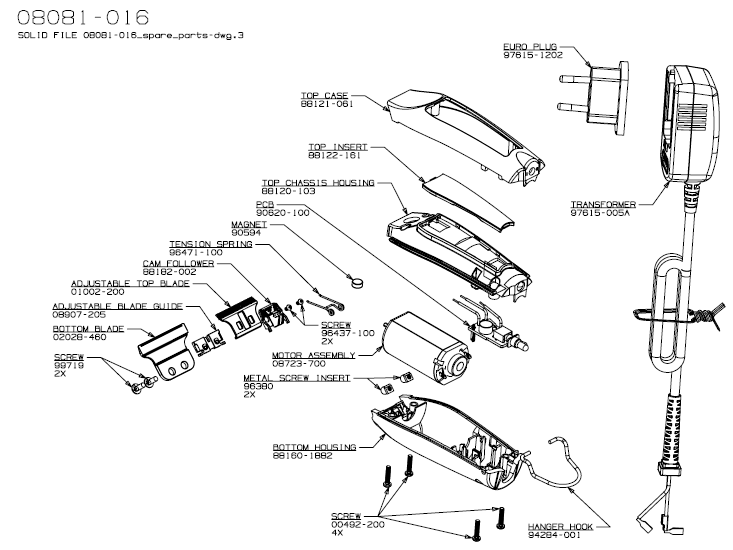

Detailer

0020 S08081-7000 Корпус в комплекте. В набор входят:
        492-200 Винты
        88120-103 Накладка на верхнюю крышку корпуса
        88121-1016 Верхняя крышка корпуса для Detailer
        88122-161 Накладка на верхнюю крышку корпуса
        S08081-7070 Нижняя крышка корпуса Detailer
        90594 Магнит
        94284-001 Скоба-держатель
        96380 Винты для накладки
0030 S08081-7010 Мотор для 8081-016/916
0040 S08081-7020 Плата с переключателем
0050 S08081-7030 Пластиковая подставка под нож.
0060 S08991-7040 Пружина для 8081-016/916
0070 S08991-7050 Адаптер питания. В набор входят:
        97615-2016 Адаптер питания 100-240В
        97615-2117 Штепсельная вилка для Detailer для Англии
