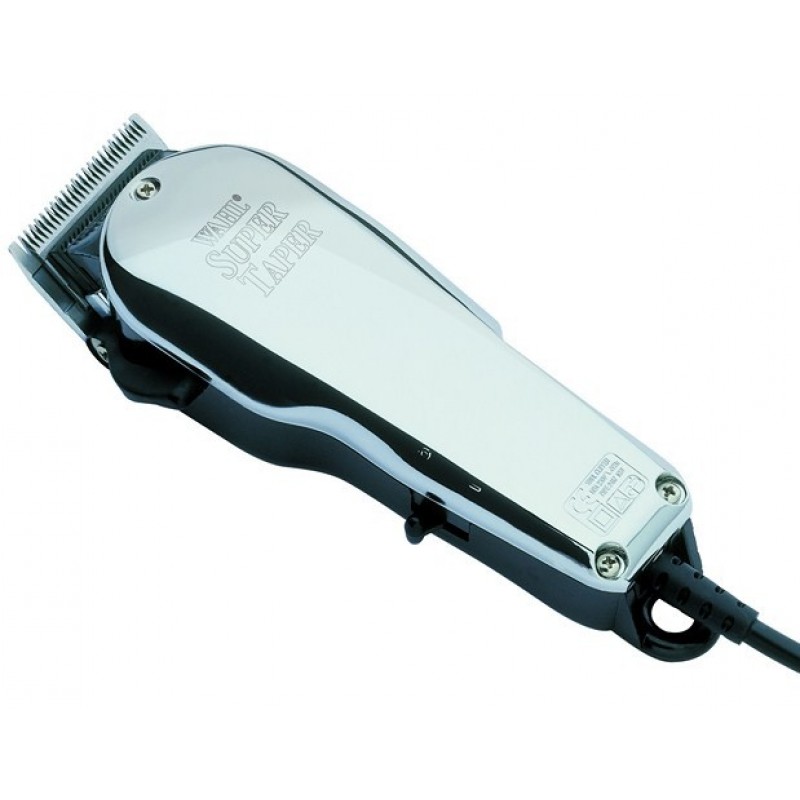

08463-316 WAHL Super Taper

Родительская категория: РЕМОНТНЫЕ СХЕМЫ MOSER, WAHL, ERMILA

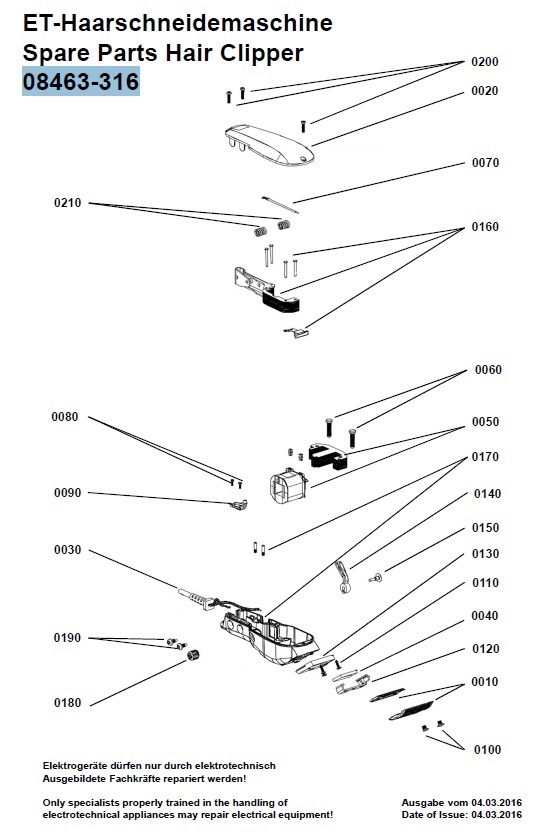

Ремонтная схема 08463-316 Super Taper

Запчасти на 08463-316 Super Taper

0020 4006-7040 Нижняя крышка корпуса Taper 2000 (8464-316)
0020 89600-211 Нижняя крышка корпуса Super Taper (8466-216)
0030 685-400 Электропровод 2,5м, Евро
0040 94104 Вставка поролоновая
0050 8424-500 ЭМ катушка
0060 503 Винты для катушки
0070 97699-300 Соединительный провод с клеммами
0080 491-001 Винты (Выключателя) 2-56x1/4
0090 8108-001 Кнопка выключателя
0100 508-400 Винты ножа
0110 492-300 Винты планки ножа
0120 9214 Планка ножа
0130 8409-2701 Проставка под планку ножа
0140 8227-1001 Рычаг регулировки длины среза
0150 512-100 Винты для регулировочного рычага (c U-образной шайбой)
0160 8505-201 Якорь
0170 8442-3401 Нижняя крышка корпуса, черная
0180 8117-100 Регулировочный штифт
0190 1567-201 Винты (для якоря)
210 1177-300 Пружина (правая!!!)
