08451-016 WAHL Magic Clip (8591 MagicClip Cordless)

Родительская категория: РЕМОНТНЫЕ СХЕМЫ MOSER, WAHL, ERMILA

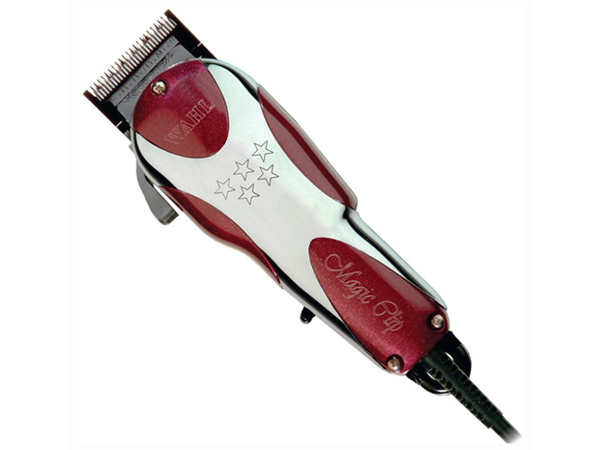

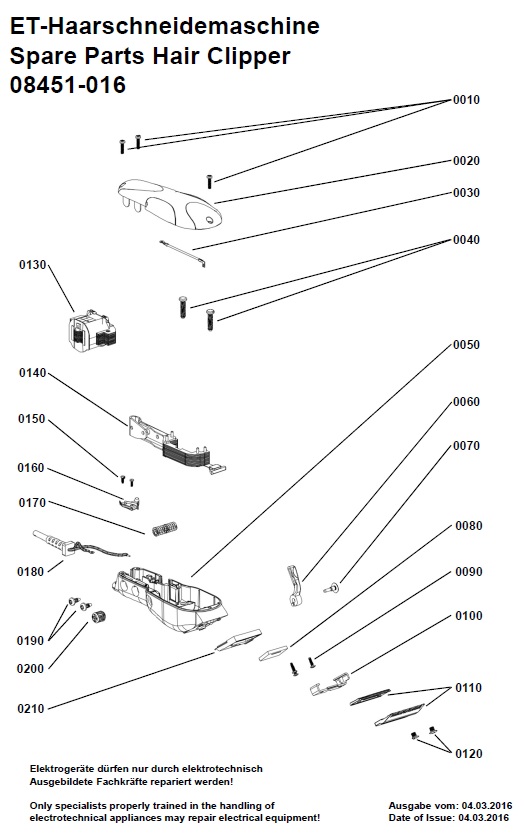

Ремонтная схема WAHL 08451-016 Magic Clip

Запчасти для 08451-016 Magic Clip

0020 9122-4401 Верхняя крышка корпуса MagicClip
0030 97699-300 Соединительный провод с клеммами
0040 503 Винты для катушки
0050 8442-3401 Нижняя крышка корпуса, черная
0060 8227-1001 Рычаг регулировки длины среза
0070 512-100 Винты для регулировочного рычага (c U-образной шайбой)
0080 94104 Поролоновая вставка
0090 492-300 Винты планки ножа
0100 9214-400 Планка ножа для Magic Clip
0130 8424-500 ЭМ катушка
0140 8505-201 Якорь
0150 491-001 Винты (Выключателя) 2-56x1/4
0160 8108-001 Кнопка выключателя
0170 1177-300 Пружина (правая!!!)
0180 685-400 Электропровод 2,5м, Евро
0190 1567-201 Винты (для якоря)
0200 8117-100 Регулировочный штифт
0210 8409-2701 Проставка под планку ножа

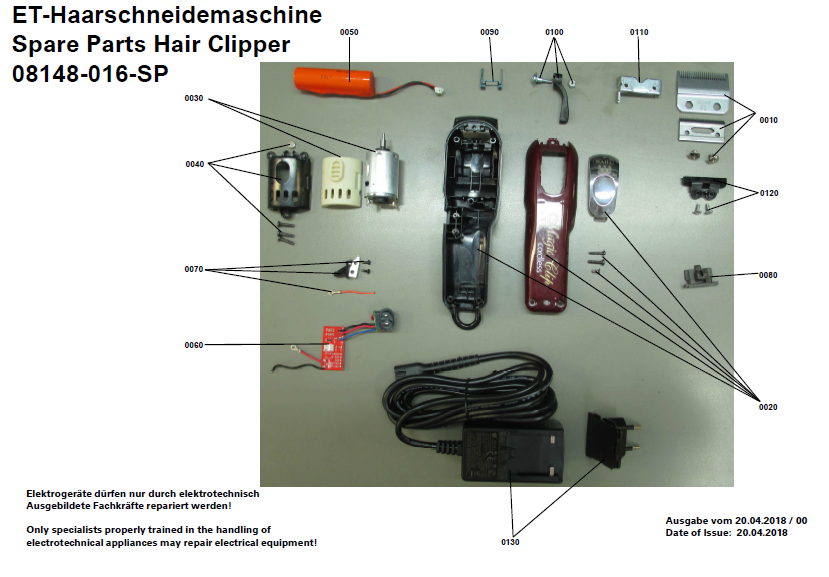

MagicClip Cordless

0020 S08148-7000 Корпус в комплекте. В набор входят:
        495-600 Винты
        8591-2080 Нижняя крышка корпуса
        8651-200 Индикатор зарядки
        88961-161 Верхняя крышка корпуса
        8862-181 Декоративная накладка на верхнюю крышку корпуса
        94104-100 Прокладка (вставка)
        96406-201 Винт корпуса
0030 S08148-7010 Мотор для 8148,8591L
0050 S08148-7020 Аккумулятор для моделей 8591L/8504L/8843L
0060 S08148-7030 Плата
0070 S08148-7040 Рычаг вкл/выкл. В набор входят:
        491-001 Винты (Выключателя) 2-56x1/4
        5108-003 Рычаг вкл/выкл
        9926-540 Провод с клеммой
0080 S08148-7050 Подставка под нож
0090 S08148-7060 Пружинка
0100 S08148-7070 Рычаг регулировки длины среза. В набор входят:
        1529 Винт рычага регулировки длины среза
        8225 Рычаг регулировки длиня среза
        96292 Гайка
0120 S08148-7080 Держатель ножа. В набор входят:
       8848 Держатель ножа
       96406-300 Винты
0040 S08148-7090 Защита для мотора. В набор входит:
       495-600 Винты
       8844 Защита для мотора (внешняя часть)
       8851 Защита для мотора (внутренняя часть)
       90594 Магнит
0130 S08148-7110 Адаптер питания. В набор входят:
       97225-002 Адаптер питания
       97615-1202 Переходник на адаптер под Евро розетку
