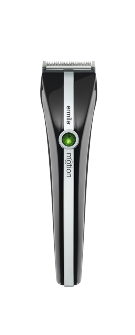

1885 ERMILA MOTION

Родительская категория: РЕМОНТНЫЕ СХЕМЫ MOSER, WAHL, ERMILA

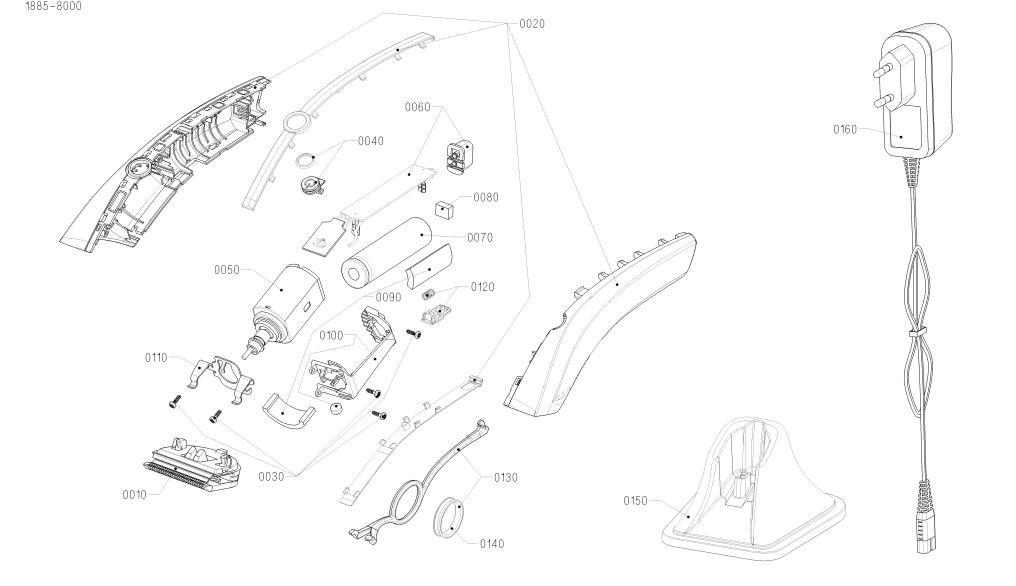

Ремонтная схема 1885 ERMILA















































Запчасти для 1885 ERMILA

Позиция на схеме Артикул детали Название детали

0020 1885-7010 Корпус в комплекте с накладкой
0030 1885-7100 Винты корпуса
0040 1885-7020 Выключатель
0050 1884-7020 Мотор 2,4в с эксцентриком
0060 1885-7080 Плата управления с разъемом
0070 1884-7102 Аккумулятор 3,2в, Li Ion, 1700 мАч
0080 1885-7040 Прокладка (вставка) аккумулятора, 9x7x4,5, шт.
0090 1885-7050 Прокладка (вставка) аккумулятора и мотора 38x12x4, шт.
0100 1885-7060 Держатель мотора
0110 1885-7090 Планка (брэкет)
0120 1885-7070 Замок с пружиной
0130 1885-7120 Съемная планка с кольцом
0140 1885-7110 Кольцо под палец
0150 1885-7000 Зарядная подставка, Ermila
0160 1881-7120 Адаптер питания 6000, Евро
1884-7170 Планка ножа с ползуном, шт.
1884-7180 Рычаг регулятора ножа, шт.
