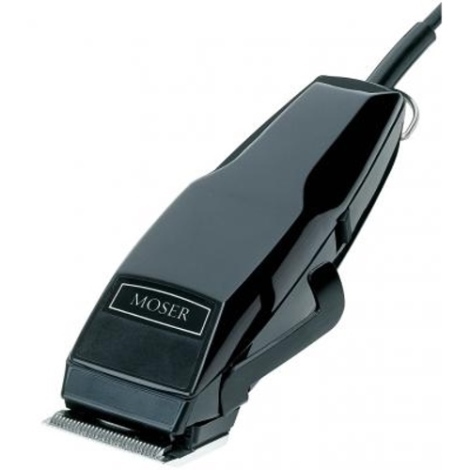

1170 MOSER FOX OpalPro

Родительская категория: РЕМОНТНЫЕ СХЕМЫ MOSER, WAHL, ERMILA

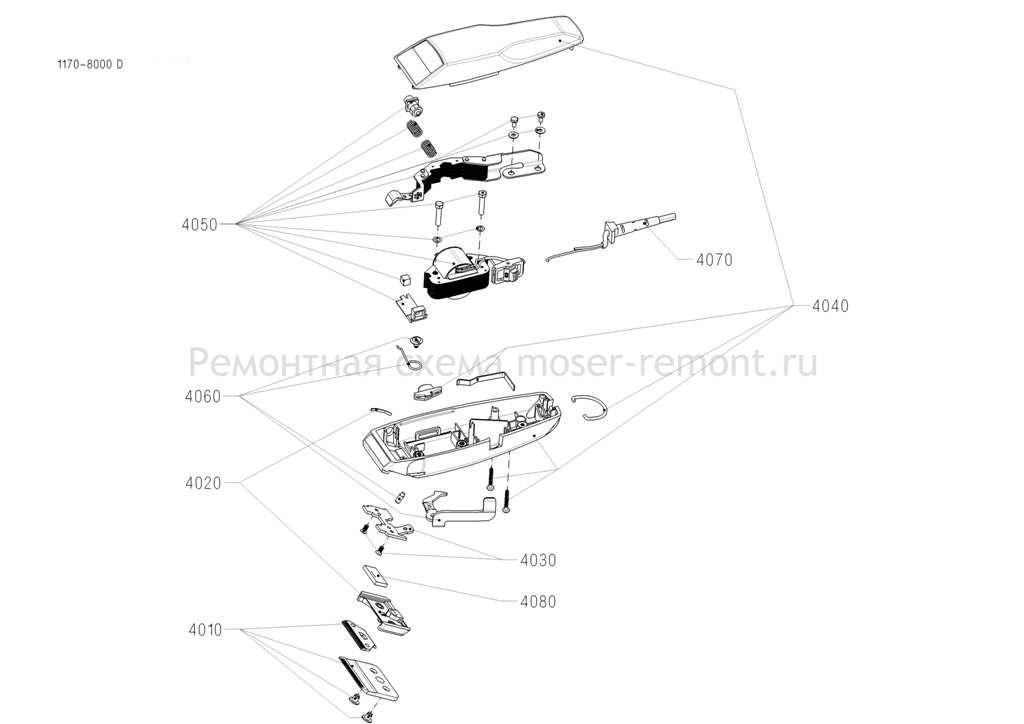

Ремонтная схема 1170 MOSER







Запчасти для 1170 MOSER

Позиция на схеме Артикул детали Название детали
4020 1401-7410 Направляющая ножа для 1170
4030 1400-7191 Планка ножа с винтами для 1170
4030 1401-7460 Планка ножа черная с пружиной и штифтом
4040 1170-7020 Корпус, комплект, черный, 230в, Moser
4050 1173-7100 Мотор в комплекте: катушка, якорь и пружины
4060 1420-7020 Рычаг регулировочный с винтами
4070 1403-7070 Электропровод, Euro
4080 1170-7150 Прокладка, паралон, серая
1400-7900 Пружина планки ножа
1170-7050 Якорь

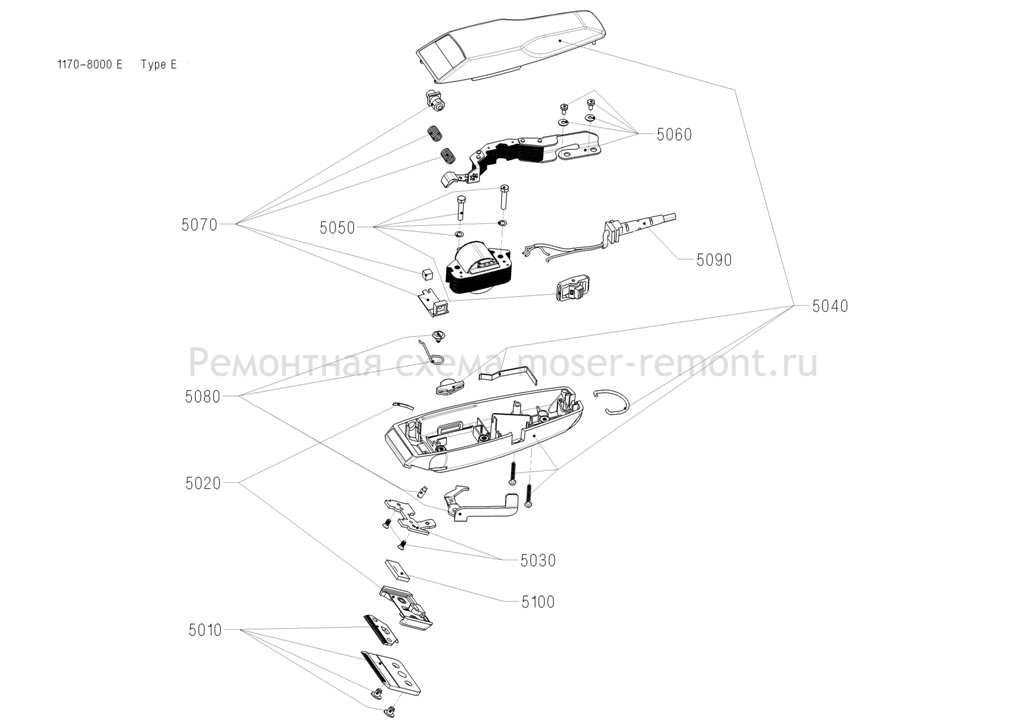

5020 1401-7410 Направляющая ножа для 1170

5030 1400-7191 Планка ножа с винтами для 1170

5040 1173-7000 Корпус, комплект, черный, Moser, 230в
5040 1173-7030 Корпус, комплект, черный, Ermila, 230в
5050 1173-7010 Катушка с выключателем и винтами, 230-240в 50Гц
5060 1173-7020 Якорь
5060 1173-7060 Якорь
5070 1406-7030 Регулировочный винт с пружинами
5080 1420-7020 Рычаг регулировочный с винтами
5090 1403-7070 Электропровод, Euro
5100 1170-7150 Прокладка, паралон, серая
1173-7100 Мотор в компл.: катушка, якорь, пружины
