08147-016 WAHL Legend

Родительская категория: РЕМОНТНЫЕ СХЕМЫ MOSER, WAHL, ERMILA

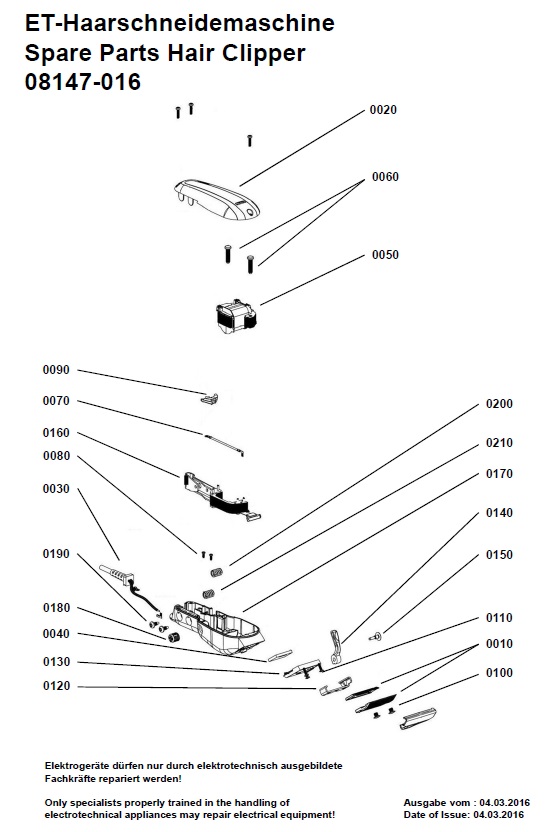

Ремонтная схема 08147-016 Legend

Запчасти для 08147-016 Legend

0020 88605-316 Верхняя крышка корпуса с винтами
0030 685-570 Электропровод 4м, Евро
0040 94104 Поролоновая вставка
0050 8859-3300SP ЭМ катушка
0060 503 Винты для катушки
0070 97699-300 Соединительный провод с клеммами
0080 491-001 Винты (Выключателя) 2-56x1/4
0090 8108-001 Кнопка выключателя
0110 492-300 Винты планки ножа
0120 9214-616 Планка ножа
0130 8409-2701 Проставка под планку ножа
0140 8227-1001 Рычаг регулировки длины среза
0150 512-100 Винты для регулировочного рычага (c U-образной шайбой)
0160 8857SP Якорь
0170 8442-3401 Нижняя крышка корпуса, черная
0180 8117-100 Регулировочный штифт
0190 1567-201 Винты (для якоря)
0200 1177-200 Пружина (левая!!!)
0210 1177-300 Пружина (правая!!!)
